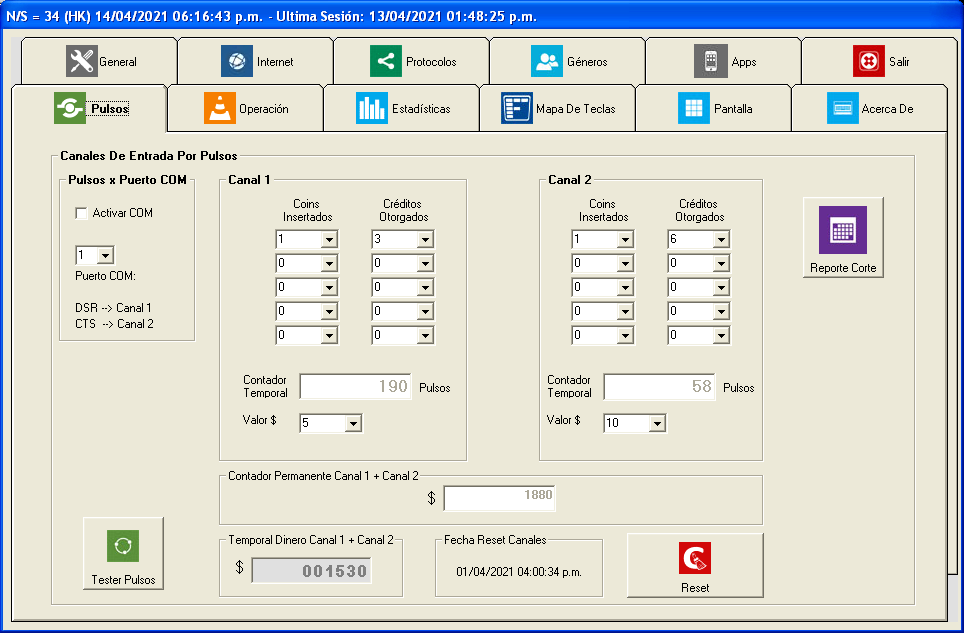

En este TAB , se encuentra lo relacionado a los ingresos , se cuenta con 2 canales de entrada. Canal 1 y Canal 2 en donde se pueden conectar 2 dispositivos de cobro: Monederos o Billeteros.




Pulsos x Puerto COM

Activar COM .- Activa la función de recibir los pulsos por puerto Serie.  Ver diagrama para elaborar Interfaz

Puerto COM .- Selecciona el puerto serie a utilizar


Canal 1 y Canal 2

Contador Temporal.- Cantidad de PULSOS recibidos (el contador se guarda en el centinela, por lo que el cambio de la versión del programa y cambio de computadora no lo modifica).


El contador se reinicia a 00000 cuando se hace RESET o CORTE


Valor.- Se debe declarar el valor de cada COIN (pulso) en dinero. este valor se ocupa para calcular el Temporal de Dinero. Ya que se multiplica el COIN x VALOR = DINERO


COINs insertados.- son realmente los PULSOS que envía la interfaz por cada moneda o billete aceptado. Existen 5 niveles de COIN insertados, en cada nivel de arriba hacia abajo se pueden ir declarando la cantidad de COINS acumulados para otorgar los créditos.


Créditos Otorgados.- son los créditos que se otorgan al recibir el COIN correspondiente a cada nivel


Ejemplo 1:

Monedero Mono moneda (Acepta monedas de $10 y envía 1 pulso por cada moneda insertada)

Se requiere otorgar 3 créditos por cada $10


Configuración:

COIN insertados 1 - créditos otorgados 3


Ejemplo 2:

Monedero Mono moneda (Acepta monedas de $10 y envía 1 pulso por cada moneda insertada)

Se requiere otorgar 3 créditos por $10 y 7 créditos por $20


Configuración:

Renglón 1: Coin insertados = 1 , Créditos otorgados = 3

Renglón 2: Coin insertados = 2 , Créditos otorgados = 4

Renglón 3: Coin insertados = 0 , Créditos otorgados = 0

Renglón 4: Coin insertados = 0 , Créditos otorgados = 0

Renglón 5: Coin insertados = 0 , Créditos otorgados = 0


Ejemplo 3:

Monedero Multi moneda (Acepta monedas de $10 y $5 envía 1 pulso por cada $1)

Se requiere otorgar 1 crédito por $5 y 3 créditos por $10


Configuración:

Renglón 1: Coin insertados = 5 , Créditos otorgados = 1

Renglón 2: Coin insertados = 10 , Créditos otorgados = 2

Renglón 3: Coin insertados = 0 , Créditos otorgados = 0

Renglón 4: Coin insertados = 0 , Créditos otorgados = 0

Renglón 5: Coin insertados = 0 , Créditos otorgados = 0


Al seleccionar un tema se reinicia la secuencia y se pierde el acumulado.


Contador Permanente Canal 1 + Canal 2

Cantidad de DINERO acumulado, este contador es imborrable, es decir, no se borra al hacer RESET y CORTE.

El calculo se obtiene de la operación COIN x VALOR de cada Canal.


Temporal Canal 1 + Canal 2
